Tempat asal:
Guangdong, Cina
Nama merek:
OEM ODM
Sertifikasi:
FCC, RoHS, ce
Nomor model:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
Hubungi Kami

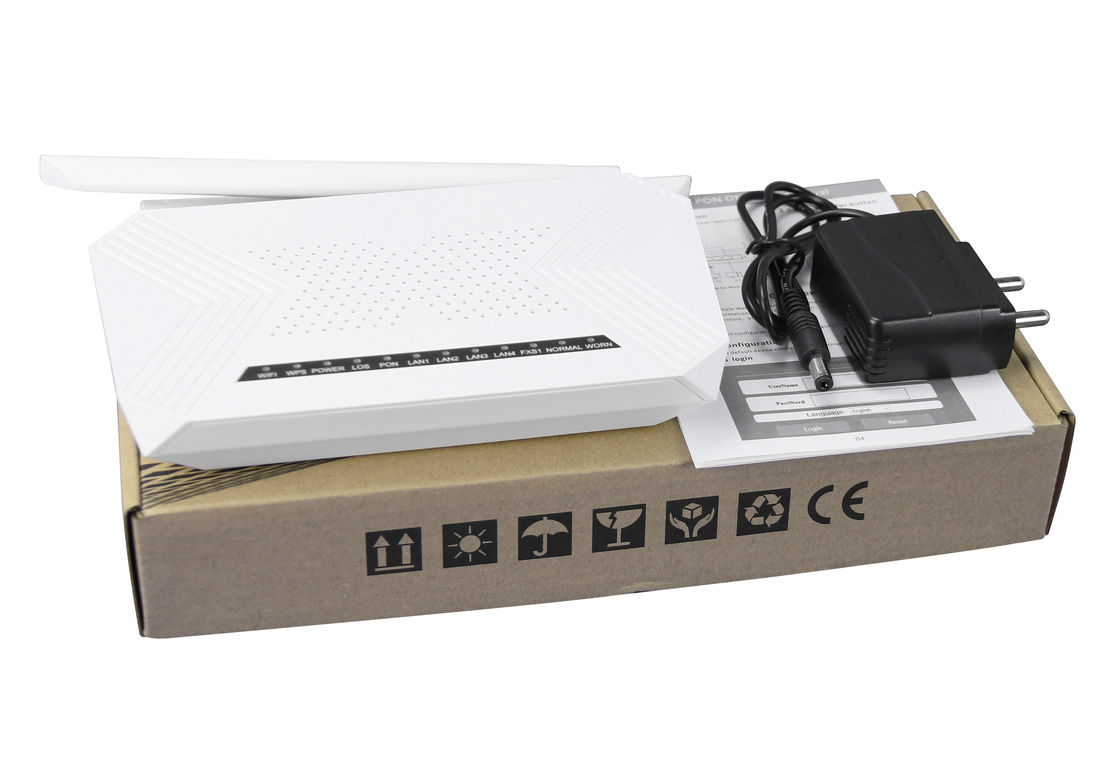

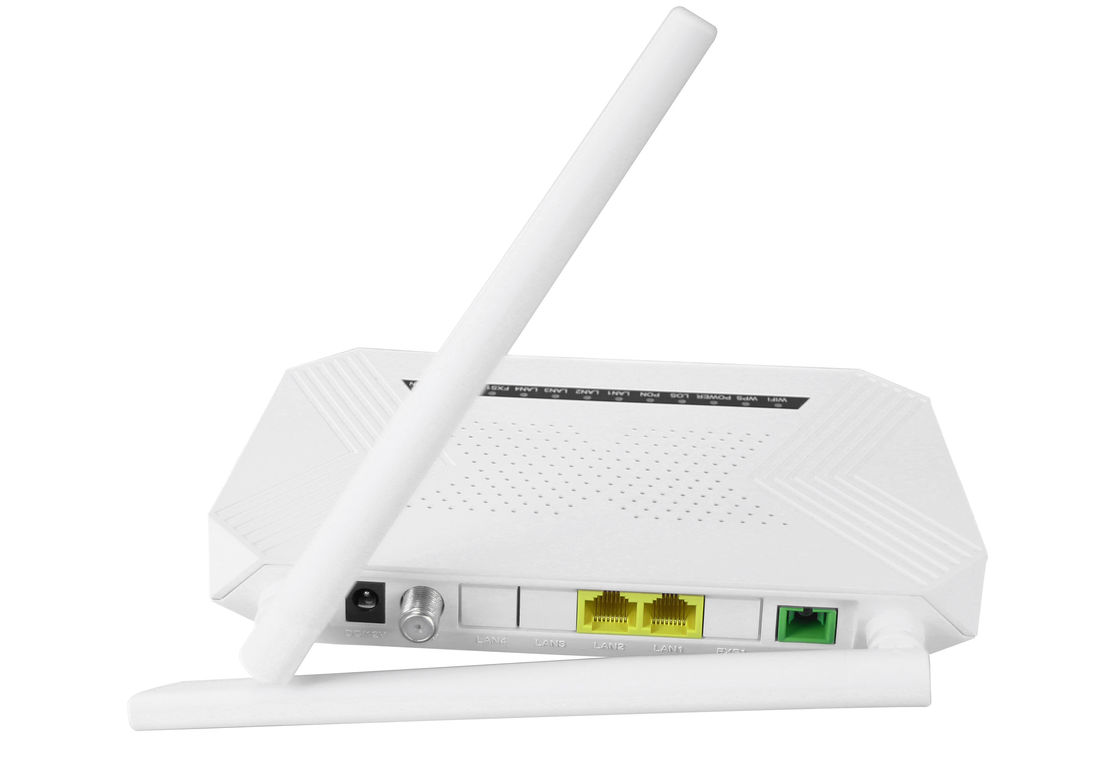

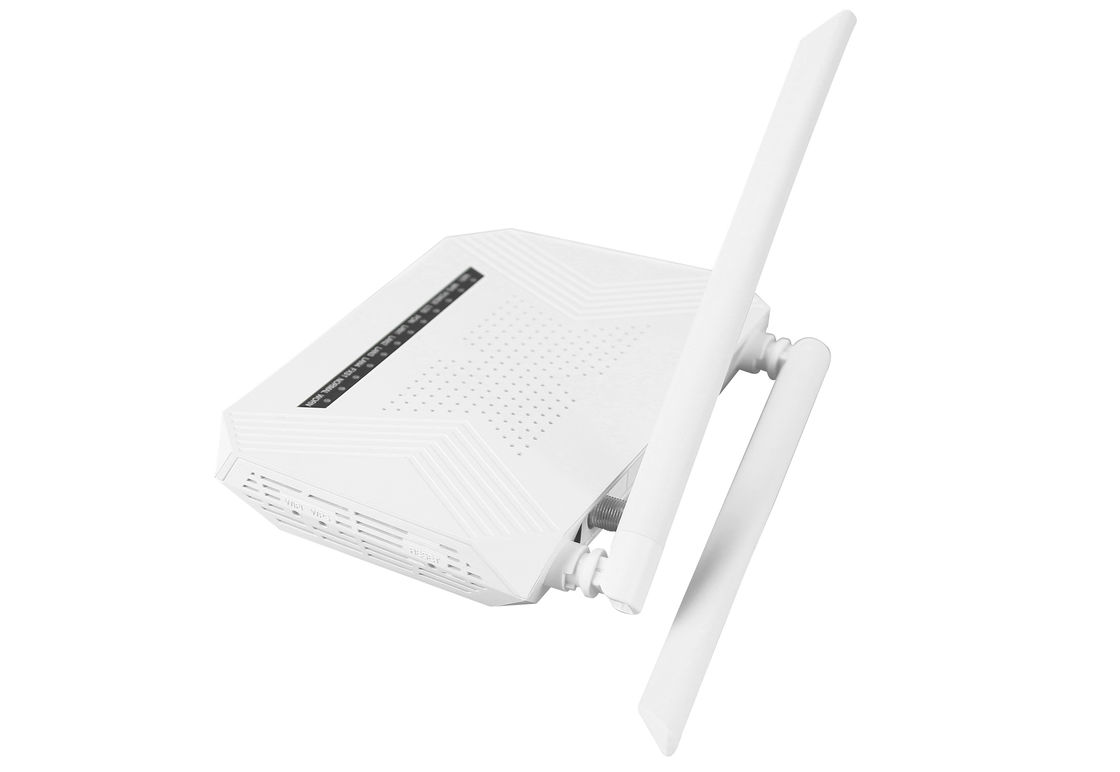

XPON ONU 1G1F+ CATV+ WIFI Antarmuka Optik Konektor SC / APC
Keterangan:
dirancang sebagai HGU (Home Gateway Unit) dalam berbagai solusi FTTH.Aplikasi FTTH kelas operator menyediakan layanan yang berbeda.
berdasarkan teknologi XPON yang matang dan stabil, hemat biaya.
mengadopsi keandalan tinggi, manajemen mudah, fleksibilitas konfigurasi, dan jaminan kualitas layanan yang baik untuk memenuhi kinerja teknis Standar EPON China Telecom CTC3.0 dan Standar GPON ITU-TG.984.X
Fitur Fungsional:
|
Mendukung mode EPON/GPON dan beralih mode secara otomatis |
|
Mendukung mode Rute untuk mode PPPoE/DHCP/IP Statis dan Jembatan |
|
Mendukung mode ganda IPv4 dan IPv6 |
|
Mendukung 2.4G WIFI dan Beberapa SSID |
|
Mendukung antarmuka CATV untuk Layanan Video dan remote control oleh Major OLT |
|
Mendukung konfigurasi LAN IP dan DHCP Server |
|
Mendukung Pemetaan Port dan Deteksi Loop |
|
Mendukung fungsi Firewall dan fungsi ACL |
|
Mendukung fitur multicast IGMP Snooping/Proxy |
|
Mendukung konfigurasi dan pemeliharaan jarak jauh TR069 |
|
Desain khusus untuk pencegahan kerusakan sistem untuk mempertahankan sistem yang stabil |
Spesifikasi:kami
| Antarmuka PON | 1 GPON BOB (Bosa di Pesawat) |
| Menerima sensitivitas: -28dBm | |
| Mengirimkan daya optik: +1~+4dBm | |
| Jarak transmisi: 20KM | |
| Panjang gelombang | TX: 1310nm, RX: 1490nm |
| Antarmuka Optik | Konektor SC/APC |
| Skema Desain | RTL9602C+RTL8192FR BOB(RTL8290B) |
| Kilatan | SPI Atau Flash 16MB |
| Antarmuka LAN | 1 x 10/100/1000Mbps(GE) dan 1x10/100Mbps(FE) antarmuka Ethernet adaptif otomatis.Penuh/Setengah, konektor RJ45 |
| Nirkabel | Sesuai dengan IEEE802.11b/g/n, |
| Frekuensi operasi: 2.400-2.4835GHz | |
| mendukung MIMO, tingkat hingga 300Mbps, | |
| 2T2R,2 antena eksternal 5dBi, | |
| Dukungan: Beberapa SSID | |
| Saluran: Otomatis | |
| Jenis modulasi: DSSS, CCK dan OFDM | |
| Skema pengkodean: BPSK, QPSK, 16QAM dan 64QAM | |
| Antarmuka CATV | RF, WDM, daya optik: +2~-15dBm |
| Kehilangan refleksi optik: 45dB | |
| Panjang gelombang penerima optik: 1550 ± 10nm | |
| Rentang frekuensi RF: 47~1000MHz, impedansi keluaran RF: 75Ω | |
| Tingkat keluaran RF: 78dBuV | |
| Rentang AGC: -13~+1dBm | |
| MER: 32dB@-15dBm | |
| LED | 9 LED, Untuk Status WIFI,WPS,PWR,LOS,PON,LAN1~LAN2, Aus, Normal(CATV) |
| Tekan tombol | 3, Untuk Fungsi Reset, WLAN, WPS |
| Kondisi Operasi | Suhu: 0℃~+50℃ |
| Kelembaban: 10% 90% (tanpa kondensasi) | |
| Kondisi penyimpanan | Suhu: -30℃~+60℃ |
| Kelembaban: 10% ~ 90% (tanpa kondensasi) | |
| Sumber Daya listrik | DC 12V/1A |
| Konsumsi daya | 6W |
| Dimensi | 180mm × 107mm × 28mm (L × W × H) |
| Berat bersih | 0.24Kg |
Lampu panel Pendahuluan
| Lampu Percontohan | Status | Keterangan |
| WIFI | Pada | Antarmuka WIFI aktif. |
| Berkedip | Antarmuka WIFI mengirim atau/dan menerima data (ACT). | |
| Mati | Antarmuka WIFI mati. | |
| WPS | Berkedip | Antarmuka WIFI dengan aman membuat koneksi. |
| Mati | Antarmuka WIFI tidak membuat sambungan aman. | |
| PWR | Pada | Perangkat dihidupkan. |
| Mati | Perangkat dimatikan. | |
| LOS | Berkedip | Dosis perangkat tidak menerima sinyal optik atau dengan sinyal rendah. |
| Mati | Perangkat telah menerima sinyal optik. | |
| PON | Pada | Perangkat telah terdaftar ke sistem PON. |
| Berkedip | Perangkat mendaftarkan sistem PON. | |
| Mati | Pendaftaran perangkat salah. | |
| LAN1~LAN2 | Pada | Port (LANx) terhubung dengan benar (LINK). |
| Berkedip | Port (LANx) mengirim atau/dan menerima data (ACT). | |
| Mati | Pengecualian koneksi port (LANx) atau tidak terhubung. | |
|
Dipakai (CATV) |
Pada | Input daya optik lebih tinggi dari 3dbm atau lebih rendah dari -15dbm |
| Mati | Daya optik input antara -15dbm dan 3dbm | |
|
Normal (CATV) |
Pada | Daya optik input antara -15dbm dan 3dbm |
| Mati | Input daya optik lebih tinggi dari 3dbm atau lebih rendah dari -15dbm |
Aplikasi
